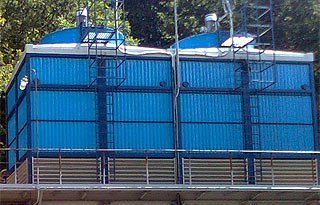

ХАРАКТЕРИСТИКА ГРАДИРНИ 2БВГ-36 "ВИРТУОЗ"
/БВГ-400 "ДУЭТ" М1 - наименование до 2011 года/
Блочные вентиляторные градирни 2БВГ-36 "ВИРТУОЗ" защищены патентом, товарным знаком.
Тепловой расчет градирни, структурное проектирование, выбор материалов и компонентов выполнены в соответствии с техническими требованиями. В конструкции градирни используются только материалы высшего класса и механическое оборудование, надежность роботы которого была проверена временем. Окончательные оптимальные проектные решения представляют собою сочетание современных методов основанных на компьютерных технологиях с долгосрочной эксплуатационной практикой предлагаемых
| Наименование параметра |
Ед. изм. |
Значение |
| Условия эксплуатации |
| Производительность по воде |
м3/час |
130-500 |
| Тип оросителя |
|
Комбинированный
(Пленочный + сетчатый слой) |
| Температура входящей воды |
°С |
Не более 65 |
| Температура охлажденной воды |
°С |
t* + (4÷6) |
| Температурный перепад, Δt |
°С |
5÷20 |
| Тепловая нагрузка при Δt=10°С |
кВт |
1520 ÷ 4660 |
| Капельный вынос |
% |
≤0,01 |
| Давление в системе водораспределения |
м.вод.ст |
3-5 |
| Стандарт теплового расчета |
|
CTI ATC 105 |
| Конструкция градирни |
| Вид градирни |
|
Противоточная вытяжная |
| Количество секций |
шт. |
1 |
| Расположение секций |
|
Линейное |
| Габаритные размеры градирни (шир. дл.) |
м |
3,6х7,2 |
| Общая высота градирни |
м |
5,10 |
| Высота водораспределительной системы |
м |
2,80 |
| Высота воздуховходных окон |
м |
0,97 |
| Высота диффузора |
м |
0,60 |
| Количество фланцев ввода воды, Dу |
мм |
4x150 |
| Площадь орошения |
м2 |
25,92 |
| Вентиляторная установка |
| Количество вентиляторов |
шт. |
1 |
| Марка электродвигателя |
|
АСВО5К |
| Тип соединения мотора и вентилятора |
|
Прямой привод |
| Диаметр вентилятора |
мм |
2400 |
| Материал лопастей |
|
Стеклопластик |
| Частота вращения |
об/мин. |
485 |
| Уровень шума (10метров от градирни) |
дБ |
65 |
| Параметры электродвигателя |
В/Гц/Ф |
380/50/3 |
| Номинальная мощность электродвигателя |
кВт |
2х(9-13) |
| Защита электродвигателя |
|
IP54 |
| Класс изоляции |
|
F |
t* - температура воздуха по «мокрому» термометру
Каркас блочной градирни состоит из металлоконструкций, монтируемых на месте установки. Все внутренние и наружные металлоконструкции градирни обработаны специальным высокоэффективным антикоррозионным покрытием. Обшивка градирни состоит из профильных листов ПАС. Крыша данной градирни состоит из четырех сегментов изготовленных из полиэстера армированного стекловолокном и устанавливаются под углом, образуя, таким образом, конфузор.
Полимерный ороситель обеспечивает высокий эффект охлаждения воды при низком аэродинамическом сопротивлении, не засоряем, устойчив к низким температурам воздуха.
В верхней части блочной градирни расположена вентиляторная установка, обеспечивающая подачу воздуха. В состав вентиляторной установки входит рабочее колесо с пластиковыми лопастями, диффузор и 9-ти или 13-ти кВт-ный (в зависимости от требуемой охлаждающей способности) электродвигатель.
Для обеспечения оптимального режима работы электродвигателя и самой вентиляторной установки в зависимости от атмосферных параметров и температуры охлажденной воды градирня укомплектована системой управления и контроля с частотно регулируемым электроприводом, что значительно снижает электропотребление. Водораспрделительная системе данной градирни в пластиковом исполнении
Градирня поставляется полной заводской готовности в разобранном виде (отдельными монтажными единицами) автомобильным транспортом. Устанавливается на предварительно подготовленный бассейн или привязывается к уже существующему.
Время монтажа градирни на подготовленном бассейне 4÷7 дней.
Существуют модификации градирен в стеклопластиковом исполнении.
