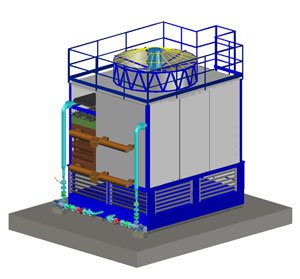

Градирня с замкнутым контуром ГЗК-3



ГРАДИРНЯ С ЗАМКНУТЫМ КОНТУРОМ
ОХЛАЖДЕНИЯ ГЗК-3

Назначение. Градирня вентиляторная с замкнутым контуром предназначена для охлаждения жидкости (подготовленная (дистиллированная) вода, масло, водноспиртовые растворы и др.) циркулирующей в замкнутом контуре без разрыва струи и потери рабочего давления.

Градирня с замкнутым контуром имеет два независимых контура: «технологическое оборудование – теплообменник градирни» и «водосборный поддон градирни – водораспределительная система градирни», что предотвращает возможность испарения и смешивания охлаждаемой жидкости с охлаждающей оборотной водой.

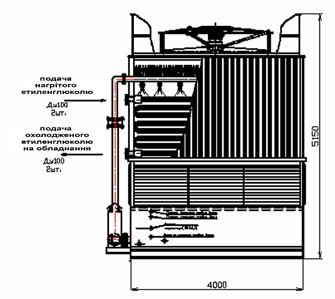

Принцип работы градирни с замкнутым контуром

градирня с замнутим контуром купить

схема градирни, проект градирни

























Процесс охлаждения происходит благодаря:

  • испарению оборотной воды используемой для орошения системы труб теплообменника;
  • теплообмену путем конвекции.

Охлаждаемая жидкость циркулирует в системе труб теплообменника.

В верхней части градирни расположена водораспределительная система, обеспечивающая равномерное распределение оборотной охлаждающей воды по внешней поверхности труб теплоообменника. Тепло от охлаждаемой жидкости передается через стенки труб теплообменника в оборотную воду. При этом оборотная вода частично испаряется. Стекающая с системы труб теплообменника оборотная воды собирается в поддоне, откуда при помощи насоса подается в водораспределительную систему.

Подпитка испаренного количества воды осуществляется автоматически, с помощью клапана с поплавком.

Поток воздуха способствует интенсивному испарению и соответственно охлаждению оборотной воды. Таким образом, тепло переходит из оборотной воды в циркулирующий воздух.

Технические характеристики

Наименование параметра Значение параметра ГЗК-3
Производительность (этиленгликоль), м³/час
- минимальная 50
- номинальная 80
- максимальная 120
Капельный унос, % не более 0,01
Вентилятор осевой ВГ-24 х 1 шт.
Мощность электродвигателей вентиляторов, кВт 9÷15
Мощность циркуляционного насоса, кВт 4х(1÷2шт.)
Уровень шума на расстоянии 10 м, дБл 70÷80
Габаритные размеры (длин. · шир. · выс.), мм 3600▪3600▪4450
Объем водосборного поддона орошающей воды, м³ ≤6,5
Патрубок подачи воды для подпитки (Dy1), мм 32
Перелив (Dу2), мм 70
Сливной патрубок (Dу3), мм 70
Масса градирни, кг не более 8200/14800

Конструктивные особенности градирни ГЗК-3

Корпус градирни

Несущая система корпуса градирни состоит из стальных оцинкованных конструкций.

Обшивка изготавливается из профильных оцинкованных листов с полимерным покрытием или ПВХ листов, которые крепятся к металлическому оцинкованному каркасу.

В нижней части градирни размещен водосборный поддон объемом V=7м3.

Система охлаждения

Представляет собой теплообменник из тонкостенных металлических трубок, обработанных методом горячего цинкования, или медных трубок. Теплообменник находится в корпусе градирни.

Благодаря несложной конструкции градирни существует возможность быстрого демонтажа старого модуля теплообменника и монтажа нового.

Водораспределительная система

Предназначена для равномерного распределения оборотной воды по поверхности труб теплообменника для интенсификации процесса тепломассообмена и состоит из пластиковых трубопроводов и форсунок.

Водоуловитель

Размещен непосредственно над водораспределительной системой градирни и предназначен для улавливания капель воды, захваченных воздушным потоком в зоне теплообменника.

Вентиляторная установка

Находится в верхней части градирни. Вентиляторная установка обеспечивает принудительное движение воздуха. В состав вентиляторной установки входит прямоприводный односкоростной электродвигатель, рабочее колесо с пластиковыми лопастями и диффузор.

Применяемый вентилятор характеризуется низким уровнем шума, долговечностью и простым техническим уходом.

Система управления и контроля с частотно-регулируемым приводом электродвигателя

Обеспечивает:

1. Вывод на лицевую панель шкафа управления световой индикации рабочего состояния: сети; насоса; вентиляторных установок; системы подпитки.

2. Вывод на лицевую панель шкафа управления аварийной световой индикации низкого уровня воды в поддоне градирни для работы насоса.

3. Звуковую сигнализацию при:

  •  перегреве электродвигателя насоса;
  • низком уровне воды в поддоне градирни;
  • при понижении температуры воды в поддоне градирни ниже +15°С /заводская уставка/.

4. Ручное включение/выключение вентиляторной установки.

5. Автоматическое регулирование частоты вращения электродвигателя в зависимости от температуры атмосферного воздуха.

6. Автоматическое включение/выключение работы системы подпитки.

7. Автоматическое отключение насоса при перегреве или понижении уровня воды в поддоне ниже минимального уровня, а также автоматическое включение при восстановлении вышеуказанных параметров.

Возможность вывода информации на верхний уровень посредством стандартных протоколов и диапазонов сигналов.

Насос циркуляционный

Устанавливается на всасывающем трубопроводе для подачи воды с поддона градирни на водораспределительную систему орошения теплообменника. На всасывающем трубопроводе размещена фильтрационная сетка для предотвращения всасывания грубых частиц загрязнений в насос

Подпитка испаренного количества воды осуществляется автоматически, с помощью электромагнитного клапана с поплавком.
