Градирня с замкнутым контуром охлаждения ГЗК-1

ГРАДИРНЯ ВЕНТИЛЯТОРНАЯ
С ЗАМКНУТЫМ КОНТУРОМ ОХЛАЖДЕНИЯ ГЗК-1

Назначение. Градирня вентиляторная с замкнутым контуром предназначена для охлаждения жидкости (подготовленная (дистиллированная) вода, масло, водноспиртовые растворы и др.) циркулирующей в замкнутом контуре без разрыва струи и потери рабочего давления.

Градирня с замкнутым контуром имеет два независимых контура: «технологическое оборудование – теплообменник градирни» и «водосборный поддон градирни – водораспределительная система градирни», что предотвращает возможность испарения и смешивания охлаждаемой жидкости с охлаждающей оборотной водой.

Принцип работы градирни с замкнутым контуром

градирня с замкнутым контуром охлаждения Украина, купитьПроцесс охлаждения происходит благодаря:

  • испарению оборотной воды используемой для орошения системы труб теплообменника;
  • теплообмену путем конвекции.

Охлаждаемая жидкость циркулирует в системе труб теплообменника.

В верхней части градирни расположена водораспределительная система, обеспечивающая равномерное распределение оборотной охлаждающей воды по внешней поверхности труб теплоообменника. Тепло от охлаждаемой жидкости передается через стенки труб теплообменника в оборотную воду. При этом оборотная вода частично испаряется. Стекающая с системы труб теплообменника оборотная воды собирается в поддоне, откуда при помощи насоса подается в водораспределительную систему.

Подпитка испаренного количества воды осуществляется автоматически, с помощью клапана с поплавком.

Поток воздуха способствует интенсивному испарению и соответственно охлаждению оборотной воды. Таким образом, тепло переходит из оборотной воды в циркулирующий воздух.

Технические характеристики градирни с замкнутым контуром ГЗК-1

Наименование параметра Градирня ГЗК-1
Производительность по воздуху, м3/сек ~4х4=16
Потребляемая мощность электродвигателей вентиляторов, кВт 1,1х4=4,4
Количество вентиляторов, шт. 4
Расход охлаждаемой жидкости, м3/час 25÷65
Капельный унос воды из конденсатора, % не более 0,01
Габаритные размеры (шир.▪ длина.▪ выс.), мм 2200▪2800▪4000
Вес градирни, кг 3800/5000

Конструктивные особенности градирни с замкнутым контуром

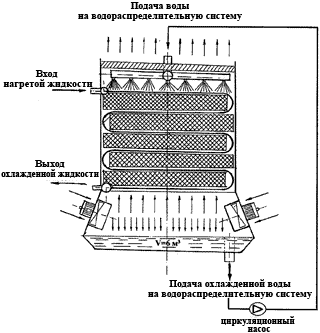

схема градирни, расчет градирниГрадирня представляет собой теплообменник с принудительной вентиляцией, работающий по принципу противотока воды и воздуха.

Состоит из двух монтажных блоков, что обеспечивает удобство транспортирования и монтажа, а также свободный доступ к форсункам, оросителю и водоуловителю.

Наличие съемных листов обшивки в верхнем блоке и люка в нижнем блоке градирни обеспечивает свободный доступ соответственно к теплообменнику и фильтру грубой очистки, находящемуся в баке градирни.

Корпус градирни изготовлен из листового металла с антикоррозионным покрытием.

Для обеспечения оптимальных аэродинамических характеристик корпус градирни внутри по высоте от дна водосборного поддона до уровня размещения диффузоров вентиляторных установок разделен перегородками на четыре секции.

Для обеспечения возможности удобной промывки и очистки водосборного поддона с любой стороны градирни от грязевых отложений в разделительных перегородках вырезаны трапециевидные проемы.

Осевые вентиляторы марки ВО 13-290-6,3/4 шт./ установлены на наклонной поверхности нижнего блока градирни. Рабочее колесо вентилятора непосредственно установлено на вал электродвигателя. От механических повреждений вентиляторы защищены защитной сеткой.

Вентиляторы предназначены для создания искусственной тяги воздуха - противоположно направленного воздушного потока относительно движения потока орошающей воды. Расположение вентиляторов в нижней части корпуса предотвращает агрессивное воздействие на них зоны нагретого и влажного воздуха. Применяемые вентиляторы характеризуются низким уровнем шума, долговечностью и простым техническим уходом.

Водораспределительная система предназначена для равномерного распределения орошающей воды по поверхности труб теплообменника и состоит из стальных трубопроводов диаметром, ø89х3,5мм ø57х3,5мм и пластиковых форсунок типа СТ20х12.

Вода из водосборного поддона на водораспределительную систему подается при помощи насоса.

Водоуловитель размещен непосредственно над водораспределительной системой и предназначен для предотвращения выноса в атмосферу капель воды, захваченных воздушным потоком из зоны орошения теплообменника.

Система охлаждения состоит из двух секций, каждая из которых представляет собой теплообменник из тонкостенных гладких стальных труб ø1” смещенного расположения. Благодаря несложной конструкции градирни существует возможность быстрого демонтажа старого модуля теплообменника и монтажа нового.
